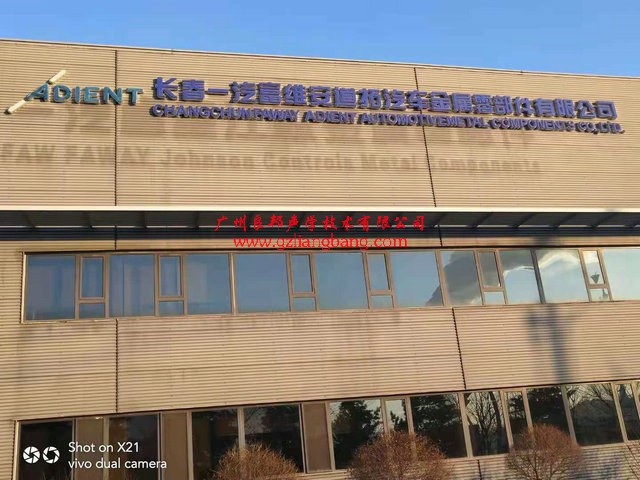

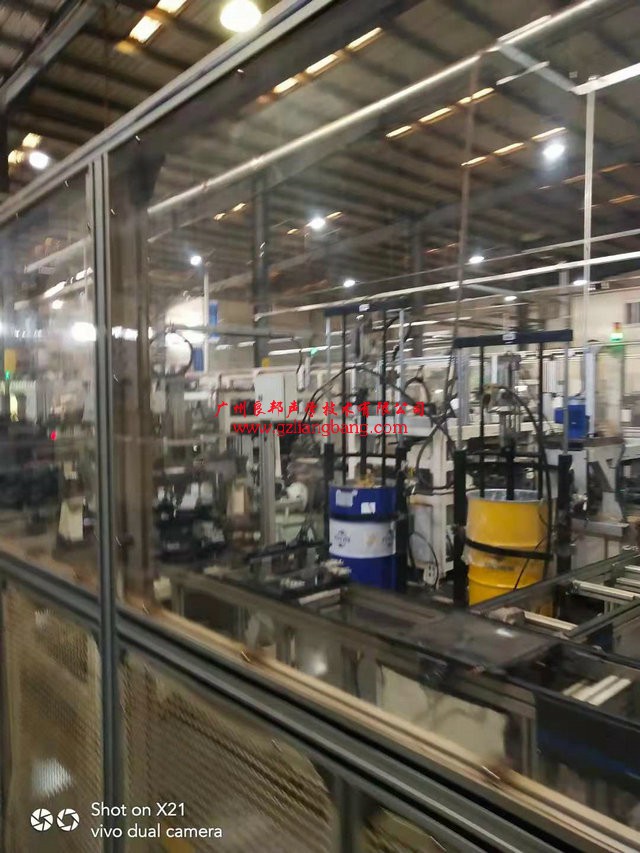

（靜音室）吉林省長春一汽富維安道拓汽車金屬零部件有限公司安裝完交付使用

1工業產品測試評估靜音室外尺寸L3.98*W3.25*H3.05m內尺寸L3.2*W2.6*H3m,雙門左右內外對開，依據環境噪音四周無打樁及牛車來往小于75--80分貝（A）計權，室內本地小于35--40分貝（A）計權，

2結構：模塊式現場拼裝

3材質：整體為鋼木結構，可拆卸重裝搬遷

4外飾:T1.2鋼板靜電噴涂乳白色

5內飾：600*600mm微孔吸音板

6觀察窗：雙中空鋼化玻璃800*600mm

7：室內配置監控系統二個可在室外隨時掌握室內作業流程

8照明：室內安裝4盞LED38瓦照明燈

9：恒溫系統：室內配置空調掛機一臺大一匹，雙向冷暖（美的品牌

10實際大小根據客戶需求定制

（靜音室）吉林省長春一汽富維安道拓汽車金屬零部件有限公司安裝完交付使用

1工業產品測試評估靜音室外尺寸L3.98*W3.25*H3.05m內尺寸L3.2*W2.6*H3m,雙門左右內外對開，依據環境噪音四周無打樁及牛車來往小于75--80分貝（A）計權，室內本地小于35--40分貝（A）計權，

（靜音室）吉林省長春一汽富維安道拓汽車金屬零部件有限公司安裝完交付使用

1工業產品測試評估靜音室外尺寸L3.98*W3.25*H3.05m內尺寸L3.2*W2.6*H3m,雙門左右內外對開，依據環境噪音四周無打樁及牛車來往小于75--80分貝（A）計權，室內本地小于35--40分貝（A）計權，

（靜音室）吉林省長春一汽富維安道拓汽車金屬零部件有限公司安裝完交付使用

1工業產品測試評估靜音室外尺寸L3.98*W3.25*H3.05m內尺寸L3.2*W2.6*H3m,雙門左右內外對開，依據環境噪音四周無打樁及牛車來往小于75--80分貝（A）計權，室內本地小于35--40分貝（A）計權，

靜音房一種為有測試要求的產品制造車間設計的隔聲測試裝置，在隔聲間內進行吸聲處理，使其成為一個小型的低噪聲室，在里面可測試一些小型的產品，如精密儀器、電機、音響、變壓器等的噪聲測試。
用途：
        用于各類電子機械元件噪音測試等，房外70分貝，房內45分貝以下，有防水、防火、穩固等特點。其具體規格要求可選。流水線隔音房隔音效果：外界75dB，內部45dB，尺寸根據要求定制。流水線可從房內通過，不影響測試效果。
特點：
    1.隔聲房主體結構為一體化結構，采用模塊式拼裝，方便安裝和拆卸?！　?/span>
    2.主體外側板采用環保型優質鋼板做面板；內側采用多孔鍍鋅板，采用優質的吸音棉、隔音材料和阻尼涂料，使有效吸叫噪聲音，提高低頻噪音降噪效果；　　
    3.門窗關閉結合面采用密封嵌條密封；隔音房外接縫采用鋁合金嵌條壓接，整體美觀實用?！　?/span>
    4.隔聲房可在成品收集面設置升降門，采用輕型材料制作，采用電機驅動、機械傳動升降，升降動作連鎖保護，并設置安全保護裝置和聲光報警器，確保操作人員的安全；　　
    5.隔聲房屋頂設有氣動式開啟窗，方便更換模具的吊裝；　　
    6.室內設置排氣系統，以利于房內的溫度控制；　　
    7.隔聲房照明采用防爆防塵日光燈；　　
    8.尺寸及質料可依不同隔音和環境需求選擇搭配；　　
    可依照客戶的技術要求設計制造，80-300mm吸音板，有隔音門和隔音觀察窗，材料按實際需求搭配，應用于高要求測試產品噪音值

·

廣州良邦聲學技術有限公司流水線靜音房設計方案

流水線隔音房/廣州良邦聲學技術有限公司設計方案：及流程與制作      流水線隔音房是安裝在流水線的中部或是終端，用于檢測或檢查產品在生產過程可能出現的異常噪音，（如電機、音響、變壓器等）。是為有檢測或檢查要求的產品在制造車間設計的隔聲測試裝置，使其成為一個小型的無聲室。    生產線/流水線隔音房一般分為兩種類型；    1.由于車間噪音較大，而產品又不能離開流水線檢測或檢查，此時只能在流水線上的某一段安裝隔音房，流水線從隔音房內通過，并設置隔音門、窗，照明和通風管道。檢測或檢查人員進入房內工作。    2.整套流水線體積過于龐大，無法安裝隔音房的情況下，而車間內的高噪聲又會影響到工人的正常生產，就需要在車間安裝隔音房，以供工人觀察控制機器運轉或是休息用，按實際需要設置隔音門、照明和通風管道，并在四周安裝隔音窗，以方便員工觀察不同方位的設備生產狀態。    生產線/流水線隔音房是用于檢測或檢查設備的工作間，隔音房采用六面及吸聲+隔聲的方式使隔音房內達到低噪聲環境。其在隔音房內本底噪聲值小于30-45dB(A)。隔音房除設置吸聲系統外還設置了隔聲門、窗和通風系統、電氣系統等。具有防水、防火、穩固等特點。     流水線隔音房隔音效果：外界80dB(A)，內部30dB(A) ，頻率范圍：150MHZ、500MHZ、1000MHZ、2400MHZ 。     流水線隔音房的墻體厚度一般為350mm，白色，是由不透氣的1.2mm的冷軋鋼板，經過沖壓，折彎，焊接，打磨，酸洗，噴涂等多道工序加工而成,在外墻附加的阻尼層是為了更好避免發生板的吻合效應和板的低頻共振。隔音要求高的隔音房需做成雙層墻體,兩層墻體的間距是50mm,里面填以多孔吸聲材料,以吸收聲音并減弱空腔內的噪聲。由于功能，體積大小各不相同，需要在流水線的物料的進出口安裝氣動門或電動門、為保證氣動門的密封性，與墻體同時產生的磨擦聲，特在氣動門的內框邊四周，加了橡膠密封條，避免門在滑動時產生的噪聲，因?yàn)樵诎惭b氣動門時，門與墻體之吻合處留有極少的縫以方便門的推動，為考慮其較果，故此氣動門采用了PLS全自動控制系統，在外氣動門的外表四角位分別安裝一個小氣缸起到頂缸的做用，在氣動門關閉時，四角位的小氣缸通過自動系統將門頂住靠緊，在氣動門打開時，角位小氣缸自動彈去，再由氣動門滑動打開，（此工程中采用手動開關控制頂氣虹）。為考慮長久的使用，故使用高檔的直線滑軌，在產品需通過運輸口時，在線體的兩邊分別安裝了紅外線感應開關，當產品接收到紅外線，氣動門自動開關。（此工程采用手推式移動門）整個PLS系統配置了一個專用系統面板.隔振設計:聲學性能的設計：

包括以下幾個部分：隔聲設計，隔振設計，隔音門，隔音窗設計，吸聲內飾設計，通風系統及照明采光的噪聲控制等。

隔聲設計：

采用了三項新技術：超耗能隔音墻，

微真空層疊隔音窗技術，

雙磁控＂聲閘＂隔聲門技術：

隔聲墻體采用我公司最新開發的超耗能隔音墻(VAEtm) 隔音墻技術，該墻體厚度小，隔音量大，在保證隔音效果的同時，最大限度的節省空間, 提高空間利用率. 墻體為雙層結構，墻體厚度為280mm ，墻體采用超強阻尼板，規格1220mm*2440*16mm，墻身夾層填充吸音巖棉（1200*600*50mm）普通雙層50-80K, 雙組分, 不含黏結劑, 無污染，對人體無刺激。墻身采用鋼板靜電噴涂，防潮，防銹，微吸音，有質感（或無指紋不銹鋼）。墻體隔音性能：＜500Hz, ＜25dB（A）計權，雙層墻體結構可降噪音45dB左右。

墻體的設計在考慮聲音的隔離的同時，十分重視聲音在傳播過程的能量消耗過程，在墻體內部設置了高性能的吸音耗能層，把聲能的消耗控制在最大，也就是原磚墻與測聽室內外墻體之間各保留50mm的空腔作為耗能層。

隔音窗采用微真空層疊MVStm隔音窗技術

兩微真空層，微真空層之間采用吸聲層，特制玻璃，寬頻隔音性能好，規格800mm*600mm*150mm。隔音計權量可達到25dB（A）--60dB（A）。(根據客戶需求定做規格）。

隔聲門采用我公司獨立研發的磁控＂聲閘＂隔聲門，當磁控＂聲閘＂隔聲門關閉時，兩片門頁被密封條磁吸密封，同時被透射等傳入的少量聲能被門的吸聲結構吸收，形成了一個嚴實的＂聲閘＂。是目前中國隔音領域最優秀的隔聲門系統，其性能指標己達到美國IAC公司水準。隔音門材料采用T1.5冷托鋼板沖壓，打磨，酸洗，靜電噴涂而成，外表美觀，有質感，防潮，防銹，微吸音，每平方可達到50公斤重量。隔音門規格1900mm*800mm, 采用高壽命門軸, 無噪聲設計，其使用可達每日開關一百多次，使用多于二十年無損壞。門框在與墻體連接處采用CC-100避震霸進行阻尼處理，可以有效抑制門頁受聲后引起的振動，明顯改善低頻隔聲效果，使其隔聲頻率范圍明顯增大。很好的解決了門頁的寬頻帶隔聲的問題，門頁的阻尼處理與門框的密封處理（同時采用磁控密封條處理）一起組成了隔聲門的雙重保險。隔音門計權隔音量可達到25dB（A）-60dB（A）隔振設計:

整體使用“懸浮”結構, 地板采用阻尼隔振處理, 同時懸浮地板，將整間房屋置于其上，隔聲，隔振達到所要求的室內環境。 有 效阻斷由地面?zhèn)鱽淼牡皖l空氣聲和固體聲，尤其對地面串入的腳步聲，撞擊聲有十分明顯的隔離抑制作用，使在中高頻噪聲有效隔離后，大幅度的提高中低頻噪聲的隔離效果，最終達到室內隔聲靜音效果。吸聲內飾設計：

吸聲降噪設計，要達到國家標準的室內低噪聲環境，除了需要隔聲墻體良好的隔聲降噪外，還必須對室內進行吸聲處理，在工程中我們采用了一種黑色波浪棉60mm厚，貼于墻身的五個面,吸聲材料為內飾護面的吸聲結構，該結構外層采用作為吸音內飾，由于該護面的吸聲選擇性效強,通風系統消聲系統設計：

通風量的設計，一定通風量是保證窒內良好空氣質量的必要前提，依照當前國外同類產品（美國IAC公司）的設計，通風量根據房間面積設計在：2.85m/min。

通風消聲設計，通風消聲采用阻性消聲器，其消聲量可按如下公式進行計算：＃L=（a）·C·h/s

高效阻性消聲片的消聲系數(與所用的材料有關), 分別是消聲通道的周長和截面面積, 消聲通道的有效消聲長度。

通風口規格為（150mm*150mm直徑），一排一送強迫性對流換氣形成。供風量可達1.5立方米/分鐘。良好的空氣對流性，檢查人員每日可在室內滯留8小時/日以上。

電氣系統的噪聲控制：

為保證室內良好的低噪音環境，燈光設計時，燈具的選擇上必須注意：選擇低噪聲的燈具。

針對照明舒適度問題，我公司率先在隔音領域引進了＂間接照明＂技術，一方面把照明燈具的光線處理，自然化，柔和化，舒適化，間接照明不單單只是為了滿足供給所需要的量的光，而是更加注重光照的品質和感覺。為保證照明的效果，在照明設計中，還參照了《建筑照明設計標準》（GB50034-2004）有關規定設計規范。

室內環境的環保設計：

隔音室采用100％環保材料，達到無毒，無味，無輻射要求。

通風環保設計，通風系統使用無毒無害的風管材料，足夠的通風量設計，保持室內空氣的新鮮，通風消聲系統采用新型消聲內部構造，確保在有效消聲的前提下，不影響空氣質量和風量

其他面安裝觀察窗方便員工從外邊觀察隔音房內設備的工作狀態，隔音門非常方便員工進出隔音房進行維護操作。隔音房的頂部安裝必要的通風消聲管道，同時還要采取防止油污、粉塵和腐蝕等措施     我公司可根客戶的現場環境，按不同的隔音需求設計制作各種規格的流水線隔音房及其它隔音產品，承諾對產品實行1年免費保修，終身維護，保修期內，隔音房出現故障，免費更換零配件。本公司對所售出的每一臺設備都承擔保修服務如需要了解更多流水線隔音房以及隔音降噪等方面的信息。歡迎您前來咨詢，我們將熱忱為您服務，謝謝
